AD 2 SECA - CATAMAYO
SECA AD 2.1 INDICADOR DE LUGAR Y NOMBRE DEL AERÓDROMO
SECA - CATAMAYO / Ciudad de Catamayo
SECA AD 2.2 DATOS GEOGRÁFICOS Y ADMINISTRATIVOS DEL AERÓDROMO
1 | Coordenadas del ARP y emplazamiento en el AD |
035945S 0792219W Centro de RWY 07/25 |
2 | Dirección y distancia desde (ciudad) | Al SE de la ciudad |
3 | Elevación / temperatura de referencia | 1237 M / 31°C |
4 | Ondulación geoidal en AD PSN ELEV | 18 M |
5 | MAG VAR / Cambio anual | 2° W (2010) / 0.14° en aumento |
6 | Administración, dirección, teléfono, telefax, telex, AFS del AD |
Dirección General de Aviación Civil Aeródromo Nacional “Ciudad de Catamayo” Casilla: NIL Teléfono:593 7 2677310 Telefax:NIL E-mail: NIL AFS:SECAYDYX Comercial:Jefatura Aeropuerto Catamayo |
7 | Tipos de tránsito permitidos (IFR / VFR) | VFR |
8 | Observaciones | NIL |
SECA AD 2.3 HORAS DE FUNCIONAMIENTO
1 | Horas funcionamiento del AD | HJ - Ver GEN 2.7 |
1 | Administración del AD | MON-FRI 1300-2130, EXC días feriados |
2 | Aduanas e inmigración | NIL |
3 | Dependencias de sanidad | NIL |
4 | Sala AIS - AD | NIL |
5 | Oficina de notificación ATS (ARO) | NIL |
6 | Oficina de notificación MET | 1030-SS |
7 | ATS | HJ |
8 | Abastecimiento de combustible | HJ |
9 | Servicios de escala | NIL |
10 | Seguridad | HJ |
11 | Descongelamiento | NIL |
12 | Observaciones | NIL |
SECA AD 2.4 INSTALACIONES Y SERVICIOS DE ESCALA
1 | Instalaciones de manipulación de la carga | NIL |
2 | Tipos de combustible / lubricante | JET A-1 |
3 | Instalaciones/capacidad de reabastecimiento | 1 tanquero |
4 | Instalaciones de descongelamiento | NIL |
5 | Espacio de hangar para aeronaves visitantes | NIL |
6 | Instalaciones para reparación de aeronaves visitantes |
NIL |
7 | Observaciones | NIL |
SECA AD 2.5 INSTALACIONES Y SERVICIOS PARA LOS PASAJEROS
1 | Hoteles | En la ciudad |
2 | Restaurantes | En la ciudad |
3 | Transporte | Taxis en horario 1100-2300 |
4 | Instalaciones y servicios médicos | Tratamiento de primeros auxilios, una ambulancia, clínicas y hospitales en la ciudad |
5 | Oficinas bancarias y de correos | En la ciudad, correos 1300-2100 |
6 | Oficina de turismo | En la ciudad |
7 | Observaciones | AUTOBOMBA BACK UP: 1 OSHKOSH T-3000 con 3000 galones de agua, 420 galones de AFFF y 500 libras de P.Q.S. AD mantiene nivel de protección CAT 6 |
SECA AD 2.6 SERVICIOS DE SALVAMENTO Y DE EXTINCIÓN DE INCENDIOS
1 | Horas de funcionamiento | HJ - Ver GEN 2.7 |
2 | Categoría del AD para la extinción de incendios |
CAT 6 |
3 | Equipo de salvamento | 1 STRIKER 3000 3000 galones de agua, 420 galones de AFFF y 500 libras de P.Q.S. |
4 | Capacidad para retirar aeronaves inutilizadas | No se dispone, para las situaciones establecidas se lo realiza mediante convenio entre la Jefatura de aeropuerto y las compañías locales |
5 | Observaciones | NIL |
SECA AD 2.7 DISPONIBILIDAD SEGÚN LA ESTACIÓN DEL AÑO - REMOCIÓN DE OBSTÁCULOS EN LA SUPERFICIE
1 | Tipos de equipo de limpieza | NIL |
2 | Prioridades de limpieza | NIL |
3 | Observaciones | NIL |
SECA AD 2.8 DATOS SOBRE LA PLATAFORMA, CALLES DE RODAJE Y PUNTOS/POSICIONES DE VERIFICACIÓN
1 | Superficie y resistencia de la plataforma | Superficie:Pavimento Resistencia :PCN: 50/F/D/Y/U (72000 KG) |
2 | Anchura, superficie y resistencia de las calles de rodaje |
Anchura:NIL Superficie:NIL Resistencia:NIL |
3 | Emplazamiento y elevación del punto de verificación de altímetro |
Emplazamiento:NIL Elevación:NIL |
4 | Puntos de verificación VOR | VOR :NIL |
5 | Puntos de verificación INS | INS :NIL |
6 | Observaciones | NIL |
SECA AD 2.9 SISTEMA DE GUÍA Y CONTROL DEL MOVIMIENTO EN LA SUPERFICIE Y SEÑALES
1 | Uso de signos ID en los puestos de aeronaves, líneas de guía TWY y sistemas de guía visual de atraque y estacionamiento de los puestos de aeronaves | NIL |
2 | Señales y LGT de RWY y TWY | RWY: Designación, TDZ, CL, THR, borde, extremos de pista, señalados TWY:NIL |
3 | Barras de parada | NIL |
4 | Observaciones | NIL |
SECA AD 2.10 OBSTÁCULOS DEL AERÓDROMO
En las áreas de aproximación / TKOF | En el área de circuito y en el AD | Observaciones | |||
1 | 2 | 3 | |||
RWY área afectada | Tipo de obstáculo Elevación Señales y LGT |
Coordenadas | Tipo de obstáculo Elevación Señales y LGT |
Coordenadas | NIL |
a | b | c | a | b | |
1 07 APCH 25 TKOF |
Elevación 1482 M NIL |
040136,00 S 0792358,00 W |
Elevación 2187 M NIL |
||
2 07 APCH 25 TKOF |
Elevación 2031 M NIL |
040207,00 S 0792605,00 W |
Elevación 1672 M NIL |
040204,00 S 0792410,00 W | |
3 07 APCH 25 TKOF |
Elevación 2031 M NIL |
040207,00 S 0792605,00 W |
Elevación 2018 M NIL |
040229,00 S 0792456,00 W | |
4 07 APCH 25 TKOF |
Elevación 1442 M NIL |
035958,00 S 0792423,00 W | Elevación 1472 M NIL |
040239,00 S 0792347,00 W | |
Elevación 2176 M NIL |
040228,00 S 0792512,00 W | ||||
Elevación 1989 M NIL |
040149,00 S 0792442,00 W | ||||
Elevación 2129 M NIL |
040220,00 S 0792544,00 W | ||||
Elevación 2161 M NIL |
040204,00 S 0792530,00 W | ||||
Elevación 1942 M NIL |
040224,00 S 0792545,00 W | ||||
Elevación 1327 M NIL |
040018,00 S 0792509,00 W | ||||
Elevación 1682 M NIL |
035955,00 S 0792441,00 W | ||||
Elevación 1677 M NIL |
035941,00 S 0792450,00 W | ||||
Elevación 1775 M NIL |
035914,00 S 0792449,00 W |
SECA AD 2.11 INFORMACIÓN METEOROLÓGICA PROPORCIONADA
1 | Oficina MET asociada | CATAMAYO |
2 | Horas de servicio Oficina MET fuera de horario |
1030-SS NIL |
3 | Oficina responsable de la preparación TAF Períodos de validez |
NIL |
4 | Pronóstico de tendencia Intervalo de emisión |
NIL |
5 | Aleccionamiento/consulta proporcionados | Personal |
6 | Documentación de vuelo Idiomas utilizados |
NIL |
7 | Cartas y demás información disponible para aleccionamiento o consulta |
METAR, SPECI, MET REPORT, SPECIAL, SYNOP, AD WRNG (aviso de aeródromo), WS WRNG (aviso de cizalladura del viento). |
8 | Equipo suplementario disponible para proporcionar información |
Teléfono: 593 2 2947400 ext. 1515 |
9 | Dependencias ATS que reciben información | CATAMAYO TWR |
10 | Información adicional (limitación de servicio, etc.) |
NIL |
SECA AD 2.12 CARACTERÍSTICAS FÍSICAS DE LAS PISTAS
Designadores numero de pista |
BRG GEO BRG MAG |
Dimensiones de RWY (m) |
Resistencia (PCN) y superficie de RWY y SWY |
Coordenadas THR RWY y coordenadas THR de ondulación geoidal |
Elevación THR RWY |
1 | 2 | 3 | 4 | 5 | 6 |
07 | 064,17° 065,69° |
1860 x 30 | 50/F/D/Y/U Pavimento |
035958,00S 0792246,15W ------ GUND 18 M |
1202 M 3944 FT |
25 | 244,17° 245,69° |
1860 x 30 | 50/F/D/Y/U Pavimento |
035931,62S 0792151,88W ------ GUND 18 M |
1237 M 4060 FT |
Pendiente de RWY | Dimensiones SWY (M) | Dimensiones CWY (M) | Dimensiones de Franja (M) | OFZ | Observaciones |
7 | 8 | 9 | 10 | 11 | 12 |
+ 1.89% | NIL | NIL | 1980 x 90 | NIL | NIL |
- 1.89% | NIL | NIL | 1980 x 90 | NIL | NIL |

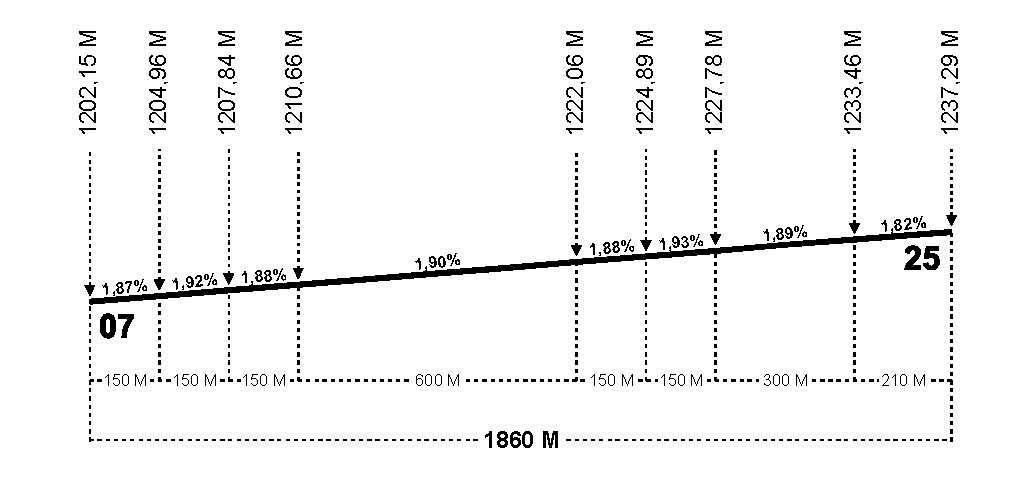

PERFIL LONGITUDINAL DE PISTA
SECA AD 2.13 DISTANCIAS DECLARADAS
Designador RWY |
TORA (M) |
TODA (M) |
ASDA (M) |
LDA (M) |
Observaciones |
1 | 2 | 3 | 4 | 5 | 6 |
07 | 1860 | 1860 | 1860 | 1860 | NIL |
25 | 1860 | 1860 | 1860 | 1860 | NIL |
SECA AD 2.14 LUCES DE APROXIMACION Y DE PISTA
Designador RWY |
Tipo LGT APCH LEN INTST |
Color LGT THR WBAR |
VASIS (MEHT) PAPI |
LEN, LGT TDZ |
Longitud, espaciado, color, INTST LGT eje RWY |
Longitud, espaciado, color, INTST LGT borde RWY |
Color WBAR LGT extremo RWY |
LEN (M) Color LGT SWY |
Observaciones |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
07 | NIL | NIL | PAPI Izquierda 3° 1208 M / 3963 FT |
NIL | NIL | NIL | NIL | NIL | NIL |
25 | NIL | NIL | NIL | NIL | NIL | NIL | NIL | NIL | NIL |
SECA AD 2.15 OTRAS LUCES, FUENTE SECUNDARIA DE ENERGÍA
1 | Emplazamiento, características y horas de funcionamiento ABN / IBN |
NIL |
2 | Emplazamiento LDI y LGT Emplazamiento anemómetro LGT |
LDI:NIL Anemómetro:NIL |
3 | Luces de borde y eje de TWY | Borde: Todas las TWY Eje: NIL |
4 | Fuente auxiliar de energía / tiempo de conmutación |
NIL |
5 | Observaciones | NIL |
SECA AD 2.16 ÁREA DE ATERRIZAJE DE HELICÓPTEROS
1 | Coordenadas TLOF o THR de FATO Ondulación geoidal |
No establecido, se utiliza la APN |
2 | Elevación de TLOF o FATO M/FT | NIL |
3 | Dimensiones, superficie, resistencia, señales de las áreas TLOF y FATO |
Pavimento PCN: 50/F/D/Y/U |
4 | Marcación verdadera de FATO | NIL |
5 | Distancia declarada disponible | NIL |
6 | Luces APP y FATO | NIL |
7 | Observaciones | NIL |
SECA AD 2.17 ESPACIO AÉREO ATS
1 | Designación y límites laterales | CATAMAYO ATZ RDO de 5 NM con centro en ARP COORD 035945S 0792219W |
2 | Límites verticales | GND a 6000 FT AMSL |
3 | Clasificación del espacio aéreo | E |
4 | Distintivo de llamada de la dependencia ATS Idiomas |
Catamayo torre Español |
5 | Altitud de transición | NIL |
6 | Observaciones | NIL |
SECA AD 2.18 INSTALACIONES DE COMUNICACIONES ATS
Distintivo del servicio |
Distintivo de llamada |
Frecuencia | Horas de funcionamiento |
Observaciones |
1 | 2 | 3 | 4 | 5 |
TWR | Catamayo torre |
122.2 MHZ 125.0 MHz |
HJ | Principal Alterna |
SECA AD 2.19 RADIOAYUDAS PARA LA NAVEGACIÓN Y EL ATERRIZAJE
Tipo de ayuda MAG VAR, tipo de OPS respaldadas (para VOR/ILS/ MLS, se indica declinación) |
ID | Frecuencia | Horas de funcionamiento |
Coordenadas del emplazamiento de la antena transmisora |
Elevación de la antena transmisora del DME |
Observaciones |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
NDB | LOJ | 414 KHZ | H24 | 035944,1S 0792159,7W |
034° MAG / 0.5 KM a RWY 25 |
SECA AD 2.24 CARTAS RELATIVAS AL AERÓDROMO
Páginas | |
Plano de aeródromo/helipuerto - OACI | AD 2 SECA 15 |
Carta de aproximación visual – OACI | AD 2 SECA 37 |
