AD 2 SEGS - BALTRA

Contents


SEGS AD 2.1 INDICADOR DE LUGAR Y NOMBRE DEL AERÓDROMO

SEGS - BALTRA / Seymour

SEGS AD 2.2 DATOS GEOGRÁFICOS Y ADMINISTRATIVOS DEL AERÓDROMO

1 Coordenadas del ARP y emplazamiento
en el AD
002714S 0901557W
Centro de RWY 14/32
2 Dirección y distancia desde (ciudad) Isla Baltra al N de la Isla Santa Cruz
3 Elevación / temperatura de referencia 63 M / 31°C
4 Ondulación geoidal en AD PSN ELEV -5 M
5 MAG VAR / Cambio anual 3° E (2022) / 0.13° W en disminución
6 Administración, dirección, teléfono, telefax,
telex, AFS del AD
Aeropuertos Ecológicos de Galápagos -
ECOGAL S.A.
Aeródromo Nacional “Seymour”
Casilla:
Teléfono:593 5 2534004
Telefax:NIL
Web : www.ecogal.aero
AFS:SEGSYDYX
Comercial:Jefatura Aeropuerto Baltra
7 Tipos de tránsito permitidos (IFR / VFR) IFR / VFR
8 Observaciones Las aeronaves privadas nacionales e
internacionales procedentes de Manta deberán
contar con la autorización del Servicio
Ecuatoriano de Sanidad Aeroportuaria (SESA)



SEGS AD 2.3 HORAS DE FUNCIONAMIENTO



1 Horas funcionamiento del AD HJ - Ver GEN 2.7
2 Administración del AD MON-FRI 1400-2230, EXC días feriados
3 Aduanas e inmigración NIL
4 Dependencias de sanidad HJ
5 Sala AIS - AD HJ
6 Oficina de notificación ATS (ARO) NIL
7 Oficina de notificación MET HJ
8 ATS HJ
9 Abastecimiento de combustible NIL
10 Servicios de escala NIL
11 Seguridad HJ
12 Descongelamiento NIL
13 Observaciones NIL



SEGS AD 2.4 INSTALACIONES Y SERVICIOS DE ESCALA



1 Instalaciones de manipulación de la carga NIL
2 Tipos de combustible / lubricante NIL
3 Instalaciones/capacidad de reabastecimiento NIL
4 Instalaciones de descongelamiento NIL
5 Espacio de hangar para aeronaves visitantes NIL
6 Instalaciones para reparación de aeronaves
visitantes
NIL
7 Observaciones NIL



SEGS AD 2.5 INSTALACIONES Y SERVICIOS PARA LOS PASAJEROS



1 Hoteles En la Isla Santa Cruz
2 Restaurantes En la Isla Santa Cruz
3 Transporte Privado
4 Instalaciones y servicios médicos Clínica y hospital en la Isla Santa Cruz
5 Oficinas bancarias y de correos En la Isla Santa Cruz
6 Oficina de turismo En la Isla Santa Cruz
7 Observaciones NIL



SEGS AD 2.6 SERVICIOS DE SALVAMENTO Y DE EXTINCIÓN DE INCENDIOS



1 Horas de funcionamiento HJ - Ver GEN 2.7
2 Categoría del AD para la extinción de
incendios
CAT 6
3 Equipo de salvamento 1 OSHKOSH T-3000
3000 galones de agua, 420 galones de AFFF y
500 libras de P.Q.S.
4 Capacidad para retirar aeronaves inutilizadas NIL
5 Observaciones No se dispone, para las situaciones establecidas
se lo realiza mediante convenio entre la Jefatura
de aeropuerto y las compañías locales



SEGS AD 2.7 DISPONIBILIDAD SEGÚN LA ESTACIÓN DEL AÑO - REMOCIÓN DE OBSTÁCULOS EN LA SUPERFICIE



1 Tipos de equipo de limpieza NIL
2 Prioridades de limpieza NIL
3 Observaciones NIL



SEGS AD 2.8 DATOS SOBRE LA PLATAFORMA, CALLES DE RODAJE Y PUNTOS/POSICIONES DE VERIFICACIÓN



1 Superficie y resistencia de la plataforma Superficie : Sector NE - Pavimento
Sector SW - Concreto
Resistencia : PCN: 45/R/D/X/T
2 Anchura, superficie y resistencia
de las calles de rodaje
Anchura: TWY A 59.82 M
TWY B 31.77 M
Superficie: TWY A Concreto
TWY B Pavimento
Resistencia: TWY A y TWY B
PCN: 65/F/C/X/T
3 Emplazamiento y elevación del punto
de verificación de altímetro
Emplazamiento:NIL
Elevación:NIL
4 Puntos de verificación VOR VOR :NIL
5 Puntos de verificación INS INS :NIL
6 Observaciones NIL



SEGS AD 2.9 SISTEMA DE GUÍA Y DE CONTROL DEL MOVIMIENTO EN LA SUPERFICIE Y SEÑALES



1 Uso de signos ID en los puestos de aeronaves, líneas de guía TWY y sistemas de guía visual de atraque y estacionamiento de los puestos de aeronaves NIL
2 Señales y LGT de RWY y TWY RWY: Designación, TDZ, CL, THR, borde,
extremos de pista, señalados
TWY:NIL
3 Barras de parada NIL
4 Observaciones NIL



SEGS AD 2.10 OBSTÁCULOS DEL AERÓDROMO



En las áreas de aproximación / TKOF En el área de circuito y en el AD Observaciones
1 2 3
RWY área afectada Tipo de obstáculo
Elevación
Señales y LGT
Coordenadas Tipo de obstáculo
Elevación
Señales y LGT
Coordenadas NIL
a b c a b
1 14 APCH 32
TKOF
Antena
63 M
NIL
002606,87S
0901707,17W
Antena
56 M
NIL
002647,00S
0901610,01W
2 14 APCH 32
TKOF
Aerogenerador
132 M
LGTD
002633,26S
0901600,16W
Faro
73 M
LGTD
002622,12S
0901542,62W
3 14 APCH 32
TKOF
Aerogenerador
133 M
LGTD
002631,22S
0901556,66W
4 14 APCH 32
TKOF
Aerogenerador
133 M
LGTD
002629,18S
0901553,17W



SEGS AD 2.11 INFORMACIÓN METEOROLÓGICA PROPORCIONADA



1 Oficina MET asociada BALTRA
2 Horas de servicio
Oficina MET fuera de horario
HJ
NIL
3 Oficina responsable de la preparación TAF
Períodos de validez
NIL
4 Pronóstico de tendencia
Intervalo de emisión
NIL
5 Aleccionamiento/consulta proporcionados Personal
6 Documentación de vuelo
Idiomas utilizados
NIL
7 Cartas y demás información disponible
para aleccionamiento o consulta
METAR, SPECI, MET REPORT, SPECIAL,
SYNOP, AD WRNG (aviso de aeródromo), WS
WRNG (aviso de cizalladura del viento)
8 Equipo suplementario disponible
para proporcionar información
Teléfono: Teléfono: 593 2 2947400 ext. 2610
9 Dependencias ATS que reciben información BALTRA TWR
10 Información adicional
(limitación de servicio, etc.)
NIL



SEGS AD 2.12 CARACTERÍSTICAS FÍSICAS DE LAS PISTAS



Designadores
numero
de pista
BRG GEO
BRG MAG
Dimensiones
de RWY (m)
Resistencia (PCN)
y superficie de RWY
y SWY
Coordenadas THR
RWY y coordenadas
THR de ondulación
geoidal
Elevación THR
RWY
1 2 3 4 5 6
14 143,83°
140,87°
2400 x 36 65/F/D/X/U
Pavimento
002641,98S
0901620,20W
------
GUND - 4,5 M
44 M
145 FT
32 323,83°
320,87°
2400 x 36 65/F/D/X/U
Pavimento
002745,07S
0901534,38W
-----
GUND - 4,5 M
63 M
207 FT
Pendiente de RWY Dimensiones SWY (M) Dimensiones CWY (M) Dimensiones de Franja (M) OFZ Observaciones
7 8 9 10 11 12
+ 0.83% 100 x 30 NIL 2720 x 300 NIL NIL
- 0.83% 100 x 30 NIL 2720 x 300 NIL NIL



PERFIL LONGITUDINAL DE PISTA

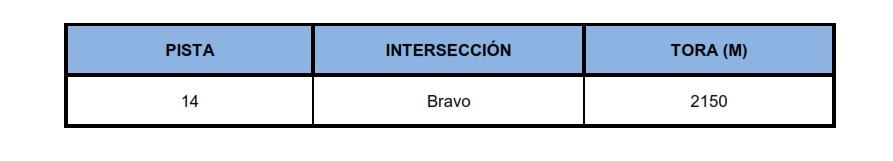

SEGS AD 2.13 DISTANCIAS DECLARADAS



Designador
RWY
TORA
(M)
TODA
(M
)
ASDA
(M)
LDA
(M)
Observaciones
1 2 3 4 5 6
14 2400 2400 2520 2400 NIL
32 2400 2400 2500 2400 NIL



SEGS AD 2.14 LUCES DE APROXIMACIÓN Y DE PISTA



Designador
RWY
Tipo
LGT
APCH
LEN
INTST
Color
LGT THR
WBAR
VASIS
(MEHT)
PAPI
LEN,
LGT
TDZ
Longitud,
espaciado,
color,
INTST LGT
eje RWY
Longitud,
espaciado,
color,
INTST LGT
borde RWY
Color
WBAR
LGT
extremo
RWY
LEN (M)
Color
LGT
SWY
Observaciones
1 2 3 4 5 6 7 8 9 10
14 SALS
350 M
LIH
Verdes
--
PAPI
Izquierda

(45 M/149 FT)
NIL NIL 2400 M
60 M
Blancas
LIH
Rojas
--
NIL Iluminación
instalada
únicamente
para
evacuación
médica y
emergencia
en vuelo de
aeronaves.
32 NIL Verdes
--
NIL NIL NIL 2400 M
60 M
Blancas
LIH
Rojas
--
NIL



SEGS AD 2.15 OTRAS LUCES, FUENTE SECUNDARIA DE ENERGÍA



1 Emplazamiento, características y horas
de funcionamiento ABN / IBN
ABN: Sobre la Torre de Control; ALTN G/W; NIL
IBN: NIL
2 Emplazamiento LDI y LGT
Emplazamiento anemómetro LGT
LDI:NIL
Anemómetro:NIL
3 Luces de borde y eje de TWY Borde: LGTD
Eje: NIL
4 Fuente auxiliar de energía / tiempo de
conmutación
NIL
5 Observaciones ABN e iluminación de borde de TWY instalada
únicamente para evacuación médica y emergencia
en vuelo de aeronaves.



SEGS AD 2.16 ÁREA DE ATERRIZAJE DE HELICÓPTEROS



1 Coordenadas TLOF o THR de FATO
Ondulación geoidal
No establecido, se utiliza la APN
2 Elevación de TLOF o FATO M/FT NIL
3 Dimensiones, superficie, resistencia,
señales de las áreas TLOF y FATO
Concreto
PCN: 45/R/D/X/T
4 Marcación verdadera de FATO NIL
5 Distancia declarada disponible NIL
6 Luces APP y FATO NIL
7 Observaciones NIL



SEGS AD 2.17 ESPACIO AÉREO ATS



1 Designación y límites laterales BALTRA CTR
Círculo de RDO de 15 NM con centro en
VOR/DME GLV COORD 002740S 0901531W
BALTRA ATZ
RDO de 5 NM con centro en ARP COORD
002714S 0901557W
2 Límites verticales CTR: GND a 4000 FT AMSL
ATZ: GND a 2000 FT AMSL
3 Clasificación del espacio aéreo CTR: D
ATZ: D
4 Distintivo de llamada de la dependencia ATS
Idiomas
CTR:San Cristóbal aproximación Español
ATZ: Baltra torre
5 Altitud de transición 4000 FT AMSL
6 Observaciones NIL



SEGS AD 2.18 INSTALACIONES DE COMUNICACIONES ATS



Distintivo
del servicio
Distintivo de
llamada
Frecuencia Horas de
funcionamiento
Observaciones
1 2 3 4 5
APP San Cristóbal
aproximación
126.0 MHZ
125.0 MHZ
HJ
HJ
Principal
Alterna
TWR Baltra
torre
122.2 MHZ
125.0 MHZ
HJ
HJ
Principal
Alterna



SEGS AD 2.19 RADIOAYUDAS PARA LA NAVEGACIÓN Y EL ATERRIZAJE



Tipo de ayuda
MAG VAR,
tipo de OPS
respaldadas
(para VOR/ILS/
MLS, se indica
declinación)
ID Frecuencia Horas de
funcionamiento
Coordenadas del
emplazamiento de
la antena transmisora
Elevación de
la antena
transmisora
del DME
Observaciones
1 2 3 4 5 6 7
VOR/DME
(3°E/2022)
NDB
GLV 112.3 MHZ
CH70X
H24 002739,9S
0901530,8W
56 M
LOC 14
(3°E/2022)
ILS CAT I
(3°E o 357°)
ILB 110.9 MHZ H24 002747,5S
0901532,5W
GP 14
DME
330.8 MHZ
CH46X
H24 002651,4S
0901616,2W
GPA 3°
RDH 50 FT



SEGS AD 2.23 INFORMACIÓN ADICIONAL


CONCENTRACIÓN DE AVES EN LAS PROXIMIDADES DEL AERÓDROMO


Concentración de aves en aproximación de pista 14 y en pista 14/32 del Aeródromo “Seymour”, tener precaución y contactar a torre de control para instrucciones.

SEGS AD 2.24 CARTAS RELATIVAS AL AERÓDROMO



Páginas
Plano de aeródromo/helipuerto-OACI AD 2 SEGS 15
Plano de estacionamiento y atraque de aeronaves - OACI (Plataforma Comercial) AD 2 SEGS 17.1
Carta de salida normalizada – Vuelo por instrumentos – OACI – SID 1 AD 2 SEGS 27.1
Carta de salida normalizada – Vuelo por instrumentos – OACI – SID 2 AD 2 SEGS 27.2
Carta de salida normalizada – Vuelo por instrumentos – OACI – RNAV SID 1 AD 2 SEGS 28.1
Carta de aproximación por instrumentos – OACI – IAC 1 AD 2 SEGS 35.1
Carta de aproximación por instrumentos – OACI – IAC 2 AD 2 SEGS 35.2
Carta de aproximación por instrumentos – OACI – IAC 3 AD 2 SEGS 35.3
Carta de aproximación por instrumentos – OACI – IAC 4 AD 2 SEGS 35.4
Carta de aproximación por instrumentos - OACI - RNAV IAC 1 AD 2 SEGS 36.1
Carta de aproximación por instrumentos - OACI - RNAV IAC 2 AD 2 SEGS 36.2
Carta de aproximación por instrumentos - OACI - RNAV IAC 3 AD 2 SEGS 36.3
